περιγραφή προϊόντος

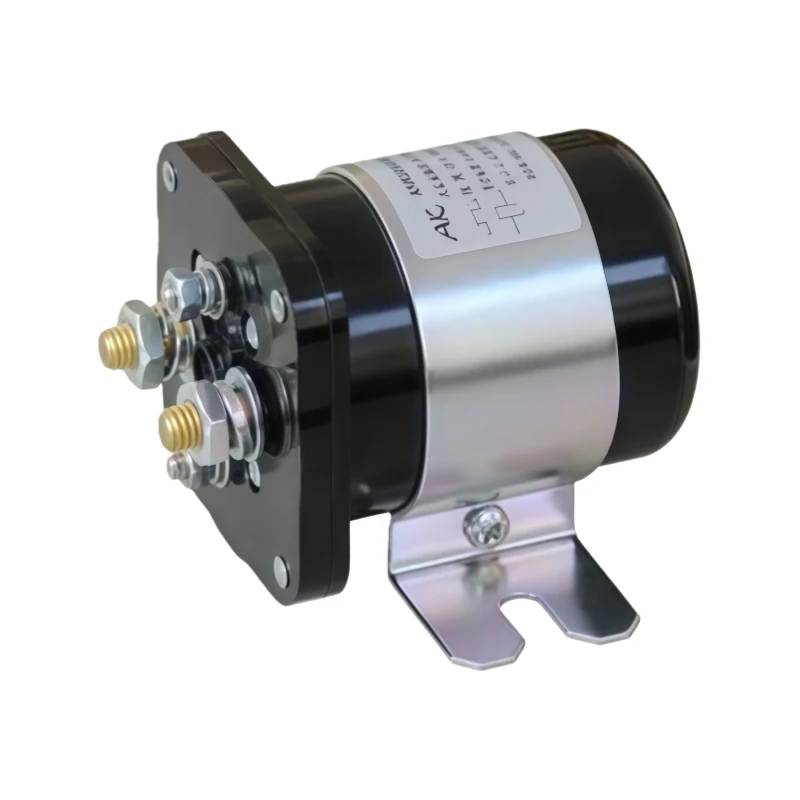

ANR200 12V / 24V / 36V / 48V / 60V / 72V / 84V / 120VDC 200A IP50 Χρήση για την αποκατάσταση ισχύος και μπαταρίας 1NO Επικοινωνία Επαγωγικός διακόπτης DC AOKAI
Η ισχύς πηνίου ANR200 είναι μικρότερη από 38W. Το υλικό της μορφής επαφής είναι ο AgCdO / AgCuO στον περισσότερο χρόνο. Το μέγεθος του σώματος είναι περίπου 67,7 * 85 * 92,5 mm. Μπορεί να τοποθετηθεί κάθετα ή οριζόντια. Έχει το στήριγμα στο κάτω μέρος του σώματος του ρελέ. Υπάρχει μια ποικιλία βραχιόνων στήριξης, όπως φαίνονται στα φύλλα καταλόγων και στη σελίδα προϊόντων ιστότοπου. Γενικά, αυτά χωρίζονται σε στυλ "Top Hat" για τοποθέτηση παράλληλα στην επιφάνεια τοποθέτησης ή βραχίονα τοποθέτησης "L" για τοποθέτηση 90 μοίρες στην επιφάνεια.
Ο ANR200 είναι ένας απλός διακόπτης πηνίου. Το πηνίο που στεγάζεται μέσα στο πλαίσιο του μαγνήτη, ενεργοποιεί την ηλεκτρομαγνητική βαλβίδα (πηνίο) για να παράγει την ηλεκτρομαγνητική δύναμη για τη μετακίνηση του οπλισμού και έτσι να λειτουργήσει τις κύριες επαφές.
| Μάρκα: AK / AOKAI Όνομα: Επαγωγέας DC Πρότυπο: ANR200 Ονομαστική τάση πηνίου: DC12V / 24V / 36V / 48V / 60V / 72V / 84V / 120V κ.λπ. Κατανάλωση ισχύος καυσίμου : ≤38.0W Ονομαστικό ρεύμα: 200Α Μέγεθος σώματος: 67,7 * 85 * 92,5 ( mm ) Βάρος: Περίπου 8 30g |
|
ΠΡΟΔΙΑΓΡΑΦΕΣ N
Ονομαστική τάση πηνίου | DC12V, 24V, 36V, 48V, 60V, 72V, 84V, 120V κ.λπ. |
Κύριο ονομαστικό ρεύμα (A) | 200Α |
Πτώση τάσης επαφών κύριου κυκλώματος (φορτίο: 100Α) | ≤80mV |
Κάτω από (20 ± 5) ℃, Τάση Ψεκασμού Ψύξης | ≤70% |
Κάτω από (20 ± 5) ℃, Τάση απόρριψης ψύξης | ≥5%, ≤40% |
Αποδεκτό εύρος διακύμανσης τάσης σπειρών | ± 20% |
Χρόνος τράβηξης (κλείσιμο) | ≤30ms |
Χρόνος απόρριψης (Ν / Ο Επαφές για Άνοιγμα) | ≤20ms |
Ο μέγιστος χρόνος αποσύνδεσης των επαφών | ≤5ms |
Αντίσταση μόνωσης | ≥50MΩ |
Διηλεκτρική αντοχή | 50Hz / 60Hz 1000VAC / 1min |
Υπερφόρτωση ρεύματος | ≤7Ie, ≤1s |
Κατανάλωση ενέργειας καυσίμου (W) | ≤38.0W |
Ηλεκτρική ζωή | 20.000 φορές |
Μηχανική Ζωή | 300 χιλιάδες φορές |
Λειτουργία λειτουργίας | Συνεχής |
Φόρμα Επικοινωνίας | 1 ΟΧΙ |
Υλικό επαφής | AgCdO / AgCuO |
Βαθμός φόρτωσης βοηθητικής επαφής (προαιρετικά εξαρτήματα) | 2Α / 48VDC, 5Α / 24VDC |
Τεχνικό Πρότυπο | GB14048.4-2010 |
ΠΕΡΙΒΑΛΛΟΝ ΧΡΗΣΗΣ
Υψόμετρο | ≤2Km | Θερμοκρασία περιβάλλοντος | -25 ~ +55 ℃ |
Διεθνής βαθμός προστασίας | IP50 | Τύπος εγκατάστασης | III |
Τρόπος εγκατάστασης | Οποιος | Δόνηση | 2,5 g (5 ~ 50) Ηζ |
Επίπτωση | 50g, 11ms (ημι-ημιτονοειδές κύμα) | ||
ΔΙΑΓΡΑΜΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ
ΔΙΑΓΡΑΜΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ
