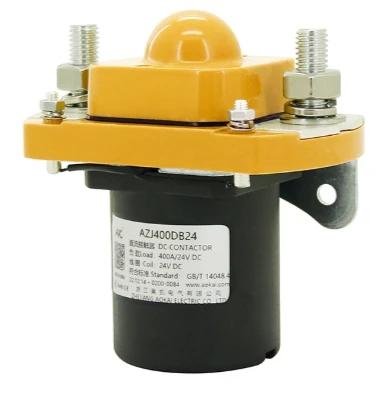

Η Zhejiang Aokai Electric Co., Ltd. είναι ένας από τους κορυφαίους κατασκευαστές και προμηθευτές επαφέα spst nc συνεχούς ρεύματος για τροφοδοσία επικοινωνίας 400a azj400db στην Κίνα. Εάν πρόκειται να αγοράσετε επαφέα spst nc dc εγκεκριμένο με CE για τροφοδοτικό επικοινωνίας 400a azj400db, καλώς ήλθατε να λάβετε περισσότερες πληροφορίες από το εργοστάσιό μας. Καλή εξυπηρέτηση και ποιοτικά προϊόντα είναι διαθέσιμα.
Θεωρία: Ηλεκτρομαγνητικός Επαφές
Χρήση: Γενικής χρήσης
Επίπεδο προστασίας IP: IP50
Ονομαστικό ρεύμα: Συνεχές 400Α
Φόρμα Επικοινωνίας: SPST-NC
Διαστάσεις: 104x64,5x106,5mm
Μηχανική ζωή: 100.000 Ops
Ηλεκτρική διάρκεια ζωής: 20.000 Ops
Ποιοτικός έλεγχος: ISO9001, IATF16949
Μάρκα & Λογότυπο: AK
Χαρακτηριστικά
◪ Συνεχές φορτίο 400Α.
◪ Διαθέτει ένα σετ κανονικά κλειστών επαφών.
◪ Κατανάλωση ισχύος πηνίου Μικρότερη ή ίση με 12W.
◪ Η αντίσταση μόνωσης είναι έως 100MΩ (1.000VDC), η τάση αντοχής
μεταξύ της επαφής και του πηνίου είναι 3,5 kV.
◪ Επίπεδο προστασίας IP: IP50.
◪ Συμβατό με τις απαιτήσεις IEC 60664-1, GB/T14048.1 και GB/T14048.4.
◪ Συμμορφώνεται με τις απαιτήσεις RoHS (2015/863/EU), REACH (1907/2006/EC).
◪ Πιστοποιητικό ασφαλείας: CE, CCC.
Προδιαγραφές
|
Παράμετροι απόδοσης (στο 23βαθμός) |
||
|
Διακανονισμός Επικοινωνίας |
1B (1NC) |
|
|
Επικοινωνήστε με την Αντίσταση |
Μικρότερο ή ίσο με 0,5 mΩ |
|
|
Πτώση τάσης επαφής |
Λιγότερο ή ίσο με 80mV (στα 400Α) |
|
|
Ρεύμα υπερφόρτωσης |
Μικρότερο ή ίσο με 6le, ≯1s |
|
|
Εύρος Θερμοκρασίας |
-40 μοίρες ~ 85 μοίρες |
|
|
Τερματικό φόρτωσης |
Εξωτερικό σπείρωμα M10 |
|
|
Υγρασία |
5%~95%RH |
|
|
Εξωτερική διάσταση |
104mmx64,5mmx106,5mm |
|
|
Λειτουργικό Καθήκον |
Συνεχής |
|
|
Ηλεκτρική αντοχή με φορτίο (αντιστατικό) |
Μεγαλύτερο ή ίσο με 20.000 φορές |
|
|
Ροπή καλωδίωσης φορτίου |
10-12N.m |
|
|
ΒελτίωσηΔυναμικό |
Λιγότερο ή ίσο με 70% ΗΠΑ |
|
|
Πτώσηout Τάση |
5%-40% Εμάς |
|
|
Περίοδος εγκατάλειψης επαφής |
Λιγότερο ή ίσο με 5 ms |
|
|
PπαραλαβήΦορά |
Μικρότερο ή ίσο με 50 ms |
|
|
Πτώσηout Χρόνος |
Μικρότερο ή ίσο με 45 ms |
|
|
Διηλεκτρική Αντοχή |
Μεταξύ Κύριων Επαφών |
50Hz/60Hz 1.500VAC/1λεπτό |
|
Μεταξύ Κύριων Επαφών και Πηνίου |
50Hz/60Hz 1.500VAC/1λεπτό |
|
|
Μόνωση |
Αρχική κατάσταση |
100MΩ 1 λεπτό |
|
Μετά την Ηλεκτρική Ζωή |
50MΩ 1 λεπτό |
|
|
Σοκ |
Σταθερότητα |
2,5 g (ενεργοποίηση) |
|
Δύναμη |
5g |
|
|
Δόνηση |
3,5 g, 10~200 Hz, 1/2 ημιτονοειδές κύμα (ενεργοποίηση) |
|
|
Μηχανική Ανθεκτικότητα |
Μεγαλύτερο ή ίσο με 100.000 φορές |
|
|
Ροπή καλωδίωσης πηνίου |
1.2-2.0N.m |
|
|
Παράμετροι πηνίου AZJ400DB |
||||||
|
Τάση πηνίου |
PπαραλαβήΔυναμικό |
Droταχυδρομείοut Τάση |
Αντίσταση πηνίου |
Ισχύς εκκίνησης |
Κρατώντας την εξουσία |
|
|
Εκκίνηση |
Κράτημα |
|||||
|
12V |
Λιγότερο ή ίσο με 70% Us |
5%-40% εμείς |
0.72Ω±10% |
24Ω±10% |
200W±10% |
6W±10% |
|
24V |
Λιγότερο ή ίσο με 70% Us |
5%-40% εμείς |
2.9Ω±10% |
96Ω±10% |
200W±10% |
6W±10% |
|
36V |
Λιγότερο ή ίσο με 70% Us |
5%-40% εμείς |
6.5Ω±10% |
216Ω±10% |
200W±10% |
6W±10% |
|
48V |
Λιγότερο ή ίσο με 70% Us |
5%-40% εμείς |
11.5Ω±10% |
372Ω±10% |
200W±10% |
6W±10% |
|
60V |
Λιγότερο ή ίσο με 70% Us |
5%-40% εμείς |
18Ω±10% |
600Ω±10% |
200W±10% |
6W±10% |
|
72V |
Λιγότερο ή ίσο με 70% Us |
5%-40% εμείς |
26Ω±10% |
864Ω±10% |
200W±10% |
6W±10% |
|
Προδιαγραφές συσκευασίας |
|||||||
| Μοντέλο προϊόντος | Συσκευασία | Ελάχ. ΠΟΣΟΤΗΤΑ Εσωτερικής Συσκευασίας | Μέγεθος χαρτοκιβωτίου (ΜxΠxΥ εκ.) |
Καθαρό Βάρος/ΤΕΜ (Μέγ.) ζ |
Συνολικό ΠΟΣΟΤΗΤΑ (τμχ) |
Καθαρό Βάρος (Μέγ.) κιλά |
Μικτό βάρος (Μέγ.) κιλά |
| AZJ400 | Pearl Cotton+Carton | 10 ΤΕΜ/Στρώμα | 50.2x31.9x15 | 1030 | 10 | 10.3 | 11.2 |
| Σημείωμα: 1. Για αναφορά παρατίθεται μόνο ένα παράδειγμα διαφόρων τυπικών προδιαγραφών συσκευασίας για κάθε κατηγορία προϊόντων. 2. Το πραγματικό βάρος της συσκευασίας θα κυμαίνεται ανάλογα με την υγρασία του περιβάλλοντος. Για το συγκεκριμένο βάρος παρτίδας, επικοινωνήστε με το εξειδικευμένο προσωπικό πωλήσεών σας. |
|||||||
Εισαγωγή Προϊόντος
Αυτή η σειρά DC Contactor χρησιμοποιείται σε συστήματα ηλεκτρικού ελέγχου, όπως εξοπλισμό τροφοδοσίας επικοινωνιών, μετατροπείς συχνότητας, μηχανήματα μηχανικής, ηλεκτροκίνητα, ηλεκτρικά περονοφόρα, αυτοκίνητα, τρένα, πλοία, αδιάλειπτα τροφοδοτικά κ.λπ.
Κωδικοποίηση μοντέλου:
Διάγραμμα καλωδίωσης:
Σχέδιο διάστασης εγκατάστασης περιγράμματος:
Σημείωση: Αυτά τα δεδομένα είναι μόνο για αναφορά επιλογής πελατών, η AOKAI έχει κάνει ό,τι καλύτερο για να διασφαλίσει την ακρίβεια των πληροφοριών. Οι προδιαγραφές και οι παράμετροι του προϊόντος ενδέχεται να αλλάξουν λόγω βελτίωσης του προϊόντος κ.λπ., μπορεί να είναι ασυνεπείς λόγω
δεν ενημερώθηκε εγκαίρως. Για τις συγκεκριμένες παραμέτρους και τις επιδόσεις κάθε προϊόντος, παρακαλούμε ανατρέξτε στα δείγματα που παρέχει ο ΑΟΚΑΙ
και την αντίστοιχη υπογεγραμμένη και ελεγχόμενη προδιαγραφή.
